Toiture photovoltaïque

Le photovoltaïque, une réponse aux enjeux énergétiques et environnementaux

SOPREMA Entreprises développe une offre de solutions d’intégration de modules photovoltaïques en toiture destinée aussi bien aux bâtiments neufs qu’à la rénovation, en s’appuyant sur la gamme de produits SOPRASOLAR®. Etudes techniques et électriques, BIM, mise en œuvre et entretien, SOPREMA Entreprises vous accompagne  dans les différentes étapes de votre projet en collaboration avec SOPRASOLAR®.

Installées en toiture, les solutions photovoltaïques offrent de nombreux avantages :

  • tirer profit des surfaces inexploitées et /ou disponibles en baissant les charges de fonctionnement du bâtiment (autoconsommation) et/ou en vendant l’électricité produite par les panneaux solaires (autoconsommation mixte ou injection réseau totale) ;
  • se conformer à la réglementation (Label E+/C-, Loi Energie Climat, Loi Biodiversité, Décret tertiaire) ;
  • contribuer à la construction d’ouvrages à énergie positive (BEPOS) ;
  • contribution au confort d’été ;
  • réduire l’empreinte Carbone par l’utilisation d’une énergie renouvelable.

L’offre SOPRASOLAR® comprend des panneauxphotovoltaïques sur membrane d’étanchéité bitume ou sur membrane synthétique de plus faible poids que le bitume :

  • Panneaux rigides cadrés à silicium cristallins SOPRASOLAR® FIX EVO et SOPRASOLAR® FIX EVO TILT
  • Panneaux souples sans cadres à technologie CIGS SOPRASOLAR® FLEX

Soit un panel de techniques qui permet de répondre à tous les cas de figure, particulièrement bien adaptées en rénovation de l’existant. Tous les procédés bénéficient d’une garantie SOPRASOLAR® de 20 ans sur l’ensemble des composants à la condition d’un contrat d’entretien courant sur la même durée.

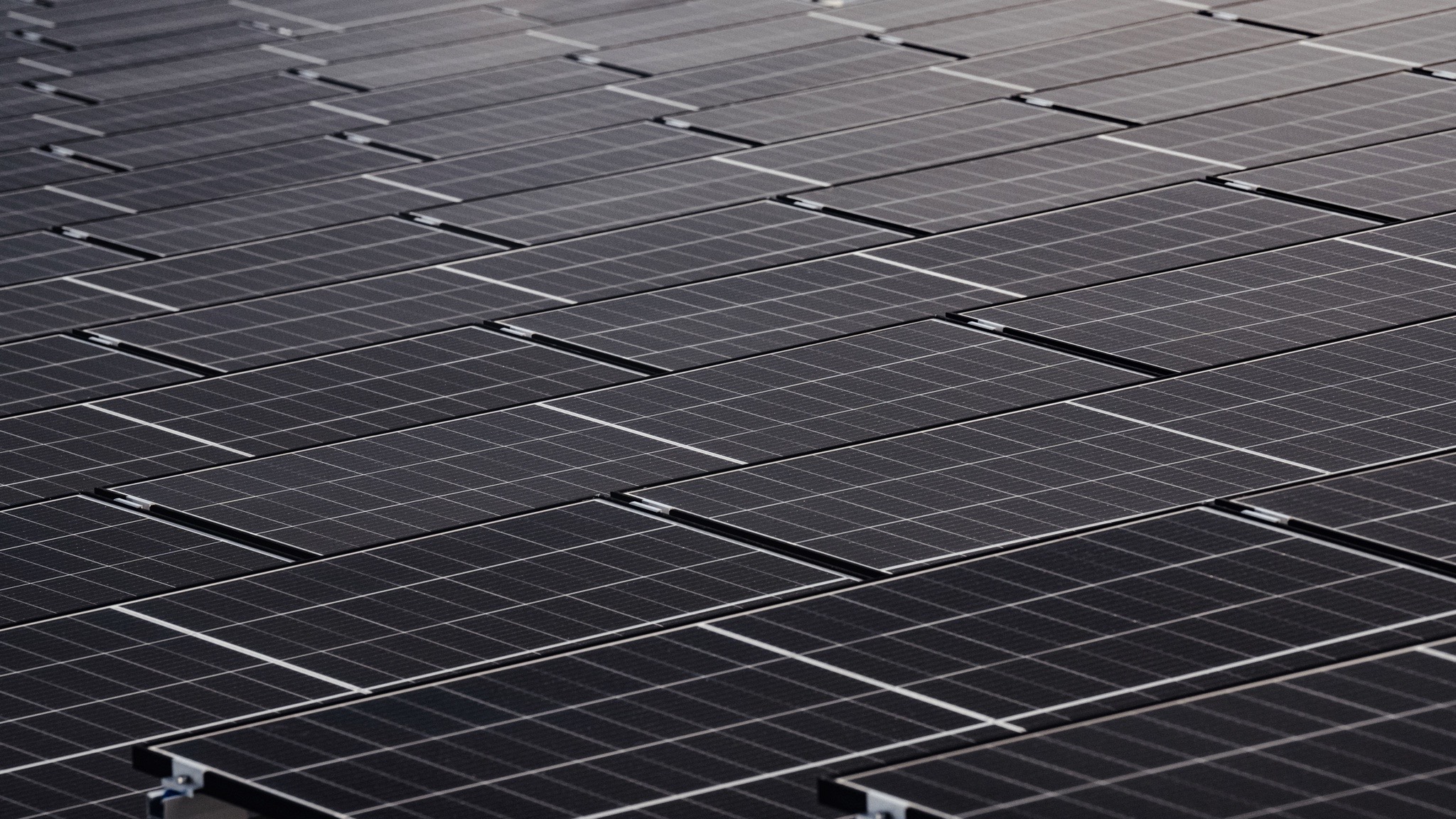

SOPRASOLAR® Fix Evo / SOPRASOLAR® FIX Evo TILT, solution panneaux rigides

Procédés d’étanchéité photovoltaïque pour toiture-terrasse avec dispositif permettant la surimposition des panneaux PV (à plat FIX EVO ou inclinés FIX EVO TILT) sans percements ni lestage, avec modules photovoltaïques en mode portrait ou paysage. Les modules rigides, d’une puissance comprise entre 290 et 400 Wc sont intégrés à l’aide de plots polymères, liaisonnés au revêtement d’étanchéité autoprotégée. Le revêtement d’étanchéité est constitué d’un monocouche ou bicouche en bitume élastomère SBS ou SEBS de la société SOPREMA. Il estmis en œuvre :

  • en adhérence ou en semi-indépendance avec un revêtement auto-adhésif), et classé FIT* selon les exigences des documents de références,
  • ou mis en œuvre fixé mécaniquement.

Le procédé FIX EVO® bénéficie également d’une fiche de déclaration environnementale et sanitaire (FDES) et les procédés FIX EVO et FIX EVO TILT d’un classement en réaction au feu B-Roof (t3).

SOPRASOLAR® Flex, solution film photovoltaïque souple

Le système a été spécialement développé pour assurer une intégration optimale de la fonction photovoltaïque à l’étanchéité et permet de limiter grandement la nécessité de renforcer les supports dans le cas de rénovation, grâce à son faible poids (10,5Kg/m² hors isolant).

Il est dédié aux toitures-terrasses inaccessibles, techniques ou à zone technique de pente minimale 3% sur tôle d’acier nervurées et bois, ou panneaux à base de bois, de forme plane ou cintrée (rayon de courbure défini par le DTA de l’isolant).

SOPRASOLAR® Flex est un procédé d’étanchéité photovoltaïque composé d’un complexe bicouche bitumineux SBS renforcé et soudé en plein, intégrant des laminés photovoltaïques souples collés sur chantier par auto-adhésivité sur l’étanchéité. Il bénéficie d’une ATEx de cas A. Il comprend :

  • une première couche élastomère posée :
    • En adhérence (SOPRASOLAR® BASE)  soudée au chalumeau
    • ou en semi-indépendance par écran perforé (AERISOL FLAM +SOPRASOLAR® BASE)
    • ou fixé mécaniquement (SOPRAFIX HP ou SOPRAFIX STICK)
  • une seconde couche de bitume elastomère SOPRASOLAR® CAP soudée en plein sur la première couche
  • un primaire SOPRASOLAR® Prim + des films photovoltaïques souples SOPRASOLAR® Cell d’une puissance comprise entre 460 et 520 Wc.

Ce revêtement bicouche SOPREMA est classé FIT* F5I5T4 pour les couches adhérentes et semi indépendantes ou I5 pour celles fixées mécaniquement. Le procédé SOPRASOLAR ® FLEX bénéficie également d’un classement en réaction au feu B-Roof (t3) en association avec de la laine de roche.

Le tableau ci-dessous synthétise les documents de références associés aux configurations possibles des procédés.



Support

Procédé

TAN  Bois

Béton

FIX EVO

-membranes bitumes bicouche, fixé mécaniquement Avis Technique n° 21/21-75_V1
-autres membranes bitumes et/ou autre type de fixation ETN n°010T191Q indice 06.
ETN n°010T191Q indice 06.

ETN n°010T191Q indice 06.

FIX EVO TILT

-membranes bitumes bicouche, fixé mécaniquement Avis Technique n° 21/21-75_V1
-autres membranes bitumes et/ou autre type de fixation ETN n°010T191Q indice 06.
-membranes synthétiques ETN n° 010T1925 indice 03.
-membranes bitume ETN n°010T191Q indice 06.
-membranes synthétiques ETN n° 010T1925 indice 03.

-membranes bitume bicouches, semi-indépendance par auto-adhésivité Avis Technique n°21/20-71_V2
-autres membranes bitumes et/ou autres types de fixation ETN n°010T191Q indice 06.
-membranes synthétiques ETN n° 010T1925 indice 03.

FLEX

-membranes bitumes bicouches Atex n°2871_V2

-membranes bitumes bicouches Atex n°2871_V2



Accédez au lexique de la toiture photovoltaïque ici : Le lexique de la toiture photovoltaïque

Pour plus d’informations : www.soprasolar.com

* Classement d’aptitude à l’emploi des revêtements d’étanchéité, créé par le CSTB et la Chambre syndicale nationale de l’étanchéité, qui classe, selon trois critères :
• Fatigue (endurance aux mouvements du support) – F1 à F5 (le meilleur)
• Indentation (résistance aux poinçonnements statiques et dynamiques) – I1 à I5 (le meilleur)
• Température (glissement du revêtement sous l’effet de la température) – T1 à T4 (le meilleur)
